Отводы нержавеющие

Заполнитель
Отвод нержавеющий 30 AISI 304 168,3х3
Цена от: 2,048.00
Заполнитель
Отвод нержавеющий 30 AISI 304 219,1х3
Цена от: 4,211.00
Заполнитель
Отвод нержавеющий 45 AISI 304 104х2
Цена от: 475.00
Заполнитель
Отвод нержавеющий 45 AISI 304 154х2
Цена от: 1,344.00
Заполнитель
Отвод нержавеющий 90 AISI 304 101.6х2
Цена от: 679.00
Заполнитель
Отвод нержавеющий 90 AISI 304 104х2
Цена от: 715.00
Заполнитель
Отвод нержавеющий 90 AISI 304 108х3
Цена от: 1,154.00
Заполнитель
Отвод нержавеющий 90 AISI 304 114,3х2
Цена от: 1,010.00
Заполнитель
Отвод нержавеющий 90 AISI 304 114,3х3
Цена от: 1,285.00
Заполнитель
Отвод нержавеющий 90 AISI 304 129х2
Цена от: 1,660.00
Заполнитель
Отвод нержавеющий 90 AISI 304 129х3
Цена от: 2,654.00
Заполнитель
Отвод нержавеющий 90 AISI 304 12х1,5
Цена от: 124.00
Заполнитель
Отвод нержавеющий 90 AISI 304 139,7х2
Цена от: 2,073.00
Заполнитель
Отвод нержавеющий 90 AISI 304 139,7х3
Цена от: 2,576.00
Заполнитель
Отвод нержавеющий 90 AISI 304 154х2
Цена от: 2,454.00
Заполнитель
Отвод нержавеющий 90 AISI 304 159х3
Цена от: 2,620.00
Заполнитель
Отвод нержавеющий 90 AISI 304 159х4
Цена от: 2,920.00
Заполнитель
Отвод нержавеющий 90 AISI 304 168,3х2
Цена от: 3,269.00
Заполнитель
Отвод нержавеющий 90 AISI 304 168,3х3
Цена от: 3,410.00
Заполнитель
Отвод нержавеющий 90 AISI 304 17,2х2
Цена от: 125.00
Отвод нержавеющий 90 AISI 304 18х1.5
Цена от: 109.00
Заполнитель
Отвод нержавеющий 90 AISI 304 18х2
Цена от: 116.00
Заполнитель
Отвод нержавеющий 90 AISI 304 204х2
Цена от: 5,369.00
Заполнитель
Отвод нержавеющий 90 AISI 304 20х1,5
Цена от: 116.00
Заполнитель
Отвод нержавеющий 90 AISI 304 21.3х2
Цена от: 159.00
Заполнитель
Отвод нержавеющий 90 AISI 304 21.3х3
Цена от: 166.00
Заполнитель
Отвод нержавеющий 90 AISI 304 219,1х3
Цена от: 5,150.00
Заполнитель
Отвод нержавеющий 90 AISI 304 22х1.5
Цена от: 109.00
Заполнитель
Отвод нержавеющий 90 AISI 304 22х2
Цена от: 125.00
Заполнитель
Отвод нержавеющий 90 AISI 304 254х2
Цена от: 9,736.00

ГК МеталлЭнергоХолдинг предлагает купить отводы нержавеющие оптом или в розницу по низким ценам. Реализуем элементы трубопровода с доставкой на ваш склад или на строящийся объект. Гарантируем качество продукции, предоставляем сертификаты соответствия и все необходимые документы. Принимаем оплату наличными, возможен безналичный расчет.

Описание

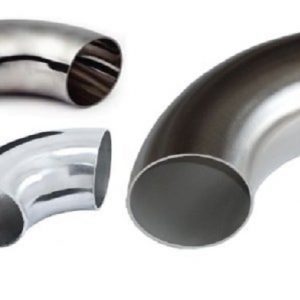

Отводы трубопроводные нержавеющие (OTH) предназначены для плавного изменения направления основной линии при монтаже водопроводных систем, отопительных коммуникаций, насосных станций, промышленных магистралей, технологических трубопроводов нефтегазовых и химических предприятий.

Трубопроводные элементы делятся на виды по технологии производства. Отводы изготавливаются штампосварными, сварными секционными, гнутыми, крутоизогнутыми бесшовными, точеными. Производство отводов регламентируется ГОСТ 17375, 30753, ТУ 102-488-95 и 51-29-81, OCT 34.10.752-97, 36-21-77, 36-42-81, 36-21-77. Холодногнутые и горячегнутые элементы производятся с радиусом гиба от 1,5 до 20 ДУ по ГОСТ 29950-81, ТУ 102-488-05, 51-515-91.

Виды

Штампосварные OTH изготавливают из листовой стали. Вначале из листа нужной толщины штампуют заготовки. Затем их сгибают, получая изделия заданной формы, и сваривают. Эта технология дает возможность получать трубопроводные элементы любого диаметра, обладающие высокой прочностью, устойчивостью к большому давлению. Максимальный диаметр изделий 1,42 м.

Сварные секционные ОТН получают путем сварки нескольких секторов трубных заготовок. Секторные изделия применяются в монтаже трубопроводных систем, работающих в условиях максимального давления 2,5 МПа при температуре до +425°C. Диаметр проходного отверстия находится в интервале от 110 мм до 1,62 м.

Гнутые изделия формируют из горячекатаных трубных заготовок при помощи трубогибов. Заготовки могут обрабатываться как в горячем, так и в холодном состоянии. Изделия изготавливаются с радиусом изгиба от 18 Dy — условных диаметров трубы. Угол гиба варьируется от 2 до 90 градусов. Бесшовные гнутые ОТН предназначены для эксплуатации в сложных условиях — при воздействии давления до 110 МПа и температуре от -50°C до +510°C.

Крутоизогнутые ОТН отличаются большим радиусом гиба. Ровный отрезок трубы протягивается через матрицу с заданным углом изгиба — от 30 до 180 градусов. Применение этой технологии позволяет получать изделия высокого качества с любым углом гиба.

Точеные трубопроводные элементы производятся путем обработки литой заготовки на токарном станке. Этот способ изготовления позволяет получать детали с любой толщиной стенки, нестандартных размеров и конфигурации. Отводы, изготовленные токарным способом, характеризуются устойчивостью к высокому давлению. Они могут использоваться при 100 МПа.

Крутоизогнутые отводы

Трубопроводные элементы типа 2D (R=DN) и 3D (R=1,5 DN) относятся к наиболее востребованным в промышленности, сфере ЖКХ, строительстве магистральных трубопроводов.

Конструкция и размеры элементов соответствуют ГОСТ 17З75-2001 (ИСО З419-81). Детали изготавливаются по технологии штамповки или протяжки. Крутоизогнутые нержавеющие отводы под приварку производятся с углом изгиба от 45 до 180 градусов. Размеры и справочный вес нержавеющих отводов исполнения 2 указаны в таблице ниже. Изделия с углом гиба 60 градусов имеют вес в 1,5 раза меньше, 45 градусов — в 2 раза меньше. Если требуется рассчитать массу отвода с изгибом 180 градусов, то указанный вес нужно умножить в 2 раза.

Таблица. Размеры и масса нержавеющих отводов исполнения 2 с углом гиба 90 градусов.

Условный проходВнешний диаметр, ммТолщина стенок, ммРадиус изгибаРасстояние между плоскостью торца и точкой пересечения касательных к осевой, ммРасстояние между средней линий входа и выхода, ммВес одного изделия, кг
5057,04,05021,0100,00,457
5,00,546
6,00,665
6576,05,06527,0130,00,949
6,01,137
7,01,275
8089,05,08033,0160,01,393
6,01,642
7,01,833
8,02,154
100102,05,010041,0200,01,946
6,02,335
8,03,024
10,03,743
108,05,02,135
6,02,423
8,03,151
10,03,975
114,05,0203,02,286
6,02,598
8,03,369
10,04,146
125133,05,012552,0250,03,055
6,03,637
8,04,948
10,06,175
12,07,384
150159,05,015062,0300,04,556
6,05,425
8,07,117
10,08,748
12,011,05
14,012,08
168,05,04,794
6,05,645
8,07,553
10,09,432
12,011,04
14,013,06
200219,07,020083,0400,012,08
8,013,04
10,016,02
12,019,03
16,025,05
18,029,06
250273,09,0250103,0500,024,05
10,026,04
12,031,06
16,042,07
18,047,09
20,052,00
22,057,08
24,060,07
300325,09,0300124,0600,034,06
10,037,05
12,045,03
14,052,04
16,059,02
18,067,03
20,074,05
22,081,06
24,089,07
26,096,08
28,0102,04
350377,010,0350145,0700,047,03
12,057,01
16,076,02
18,085,03
20,094,05
24,0113,06
26,0122,07
30,0141,08
400426,010,0400166,0800,064,04
12,077,03
16,0103,02
18,0116,05
22,0142,04
24,0155,07
26,0167,09
28,0180,07
32,0206,05
34,0219,04
36,0130,01
500530,09,0500207,01000,092,03
10,0102,04
12,0122,05
14,0143,07
16,0161,08
18,0184,09
20,0204,00
22,0223,05
24,0243,06
26,0262,04
28,0282,03
30,0300,05
32,0320,06
34,0340,07
36,0365,04
600630,09,0600248,01200,0131,03
10,0146,05
12,0174,06
14,0200,07
16,0230,04
18,0261,05
20,0290,06
22,0319,07
24,0346,03
26,0371,05
28,0400,06
30,0428,03
32,0460,04
34,0489,01
36,0518,02
700720,09,0700283,01400,0174,04
10,0193,03
12,0230,05
14,0268,07
16,0306,05
18,0343,08
20,0380,06
22,0416,05
24,0453,06
26,0489,08
28,0525,00
30,0561,06
32,0596,03
34,0632,01
36,0667,04
800820,09,0800324,01600,0226,06
10,0251,06
12,0301,05
14,0350,07
16,0399,04
18,0447,03
20,0496,01
22,0544,03
24,0592,04
26,0640,06
28,0687,08
30,0734,00
32,0781,08
34,0828,05
36,0874,06

Материалы

Трубопроводные отводы производятся из коррозионностойких, жаропрочных и жаростойких сплавов, химический состав которых нормируется ГОСТ 5632. Это сплавы 11X11H2В2МФ, 16X11H2В2МФ, 20X13, 30X13, 40X13, 09X16H4Б, 12X13, 14X17H2, 07X16H6, 08X17H5М3, 20X20H14С2, 08X22H6T, 12X21H5T, 08X21H6М2T, 20X23H13, 08X13, 12X17, 08X17T, 08X18Tч, 08X18T1, 15X25T, 15X28, 20X13H4Г9, 09X15H8Ю1, 03X17H14М3, 10X17H13М2T, 10X17H13М3T, 08X17H15М3T, 12X18H9, 17X18H9, 15X18H12С4TЮ, 10X11H20T2Р, 10X13Г18Д, 10X14Г14H4T, 10X14АГ15, 12X17Г9АH4, 08X18H12T, 08X18H12Б, 03X21H21М4ГБ, 20X23H18, 20X25H20С2, 12X25H16Г7АР, 06XH28МT, 06XH28МДT, 08X18H10, 08X18H10T, 12X18H10T, 12X18H10Е, 03X18H11, 03X18H12-ВИ.

Трубопроводные элементы, изготовленные из нержавеющей стали, обладают стойкостью к воздействию химически активных сред, большому давлению, воздействию высоких и низких температур. Использование нержавеющих отводов увеличивает срок безремонтной эксплуатации трубопроводных систем, сводит к минимуму риск протечки рабочей среды при транспортировке жидкостей и газов под давлением.

Как заказать отводы нержавеющие

Заказать трубопроводные элементы можно по телефону, указанному на сайте. Наш консультант поможет выбрать изделия с нужными характеристиками, сориентирует по ценам и срокам доставки, даст исчерпывающие ответы на все возникшие вопросы.
